Hersteller: innovaphone
Bezeichnung: innovaphone Virtual Appliance (IPVA)

Version: 10
Webseite des Herstellers: www.innovaphone.com

(Bei neueren Versionen können die Konfigurationsbildschirme evtl. von den hier abgebildeten abweichen).

Bitte beachten Sie auch unsere allgemeine Information zum Rufnummernformat bei eingehenden Anrufen.

Inhalt

  1. Grundkonfiguration
  2. easybell Anschluss konfigurieren
  3. Rufnummernanzeige
  4. Nebenstellen einrichten
  5. Amtskennziffer einrichten
  6. Dialplan einrichten (Nst/DID Zuordnung)

Info Rufnummernanzeige

Screenshot CLIP no screening im Feld From-Display
CLIP übertragen im Feld From-Display

Rufen Sie bitte das Easybell-Kundenportal auf und gehen Sie zu „Telefonfunktionen“ → „Rufnummern verwalten“. Klappen Sie dann bitte die Einstellungen des verwendeten Trunks aus und klicken Sie neben „Rufnummernanzeige (CLIP)“ auf das Zahnradsymbol.

Im nächsten Bildschirm muss „Geräteabhängige Rufnummernanzeige (CLIP no screening)“ aktiviert und unter „Manuelle Feldauswahl“ der Punkt „From- Display (Standard)“ ausgewählt sein.

Vorbereitung

  • Installieren Sie einen vmware Player.
  • Laden Sie die IPVA von Innovaphone in den vm Player und starten Sie diesen.
  • Öffnen Sie einen Webbrowser und verbinden Sie sich mit der IPVA. Die IP-Addresse wird im vmware Player angezeigt.
Innovaphone Bild 1 Cut

1. Grundkonfiguration

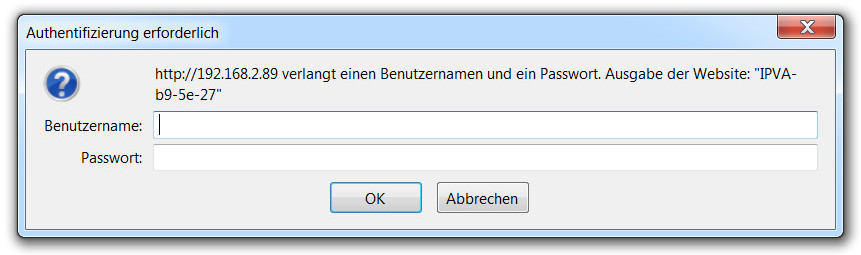

Loggen Sie sich ein in die Telefonanlage ein.

  • Benutzername: admin
  • Passwort: ipva

Anschließend werden Sie in mehreren Schritten durch die Ersteinrichtung geleitet.

Innovaphone Bild 2 Cut

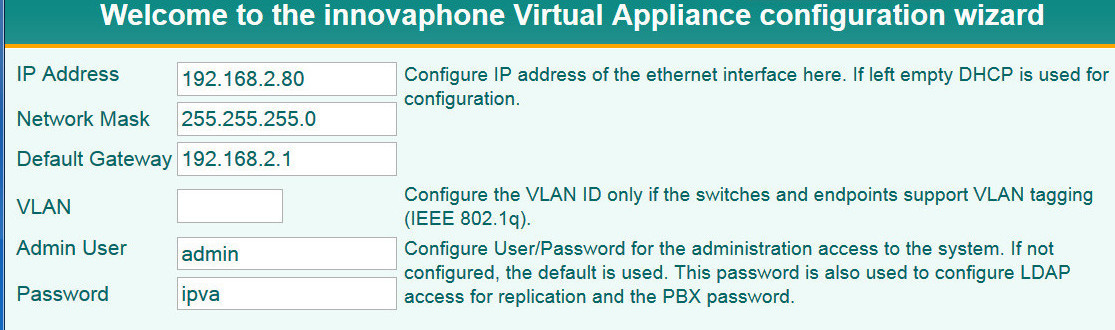

  •  Konfigurieren Sie das Netzwerk.
Innovaphone Bild 3 Cut

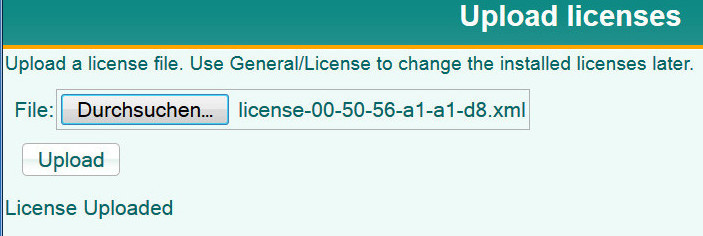

  • Laden Sie den Lizenzschlüssel.
Innovaphone Bild 4 Cut

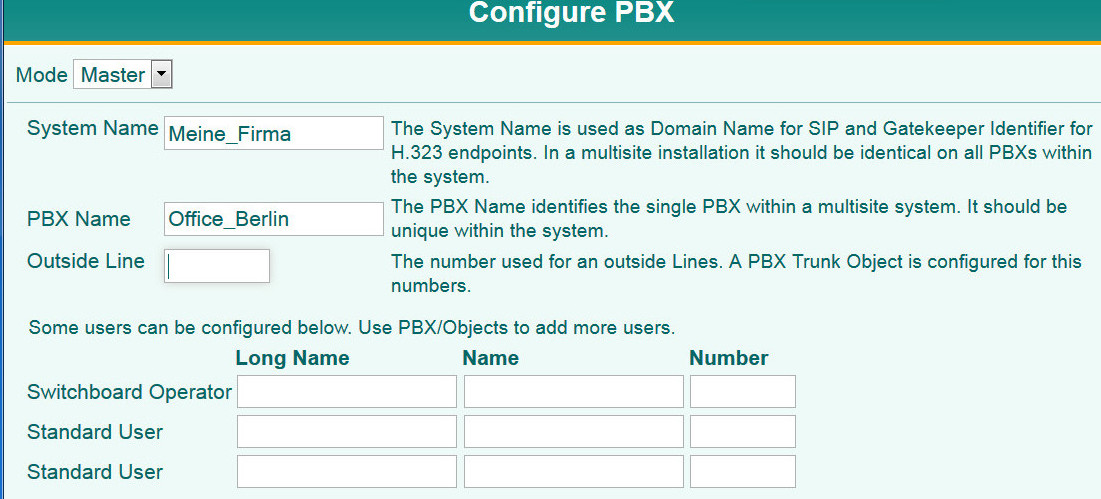

  • Setzen Sie den „Mode“ auf Master.
  • Vergeben Sie einen System- und PBX-Namen.
Innovaphone Bild 5 Cut

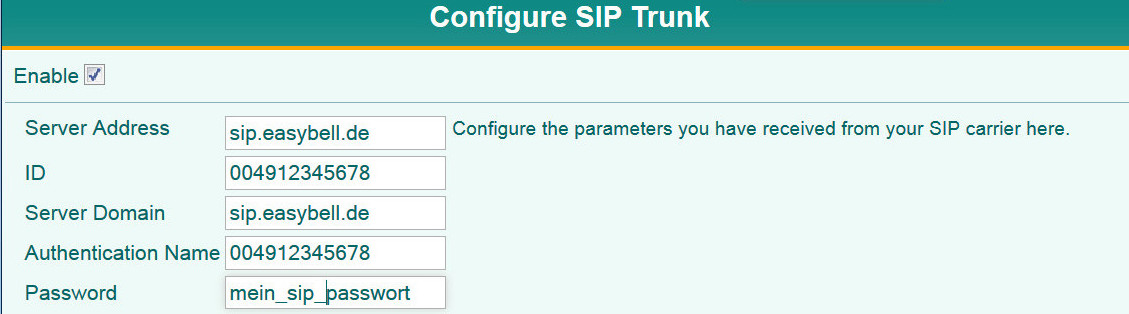

Setzen Sie den Haken auf Enable.

Weitere Eingabefelder öffnen sich nun:

  • Serveraddresse: sip.easybell.de
  • ID: easybell Benutzername
  • Serverdomain: sip.easybell.de
  • Authentication Name: easybell Benutzername
  • Password: easybell SIP-Passwort

Klicken Sie auf Finish und loggen Sie sich anschließend erneut ein.

Innovaphone Bild 8 Cut

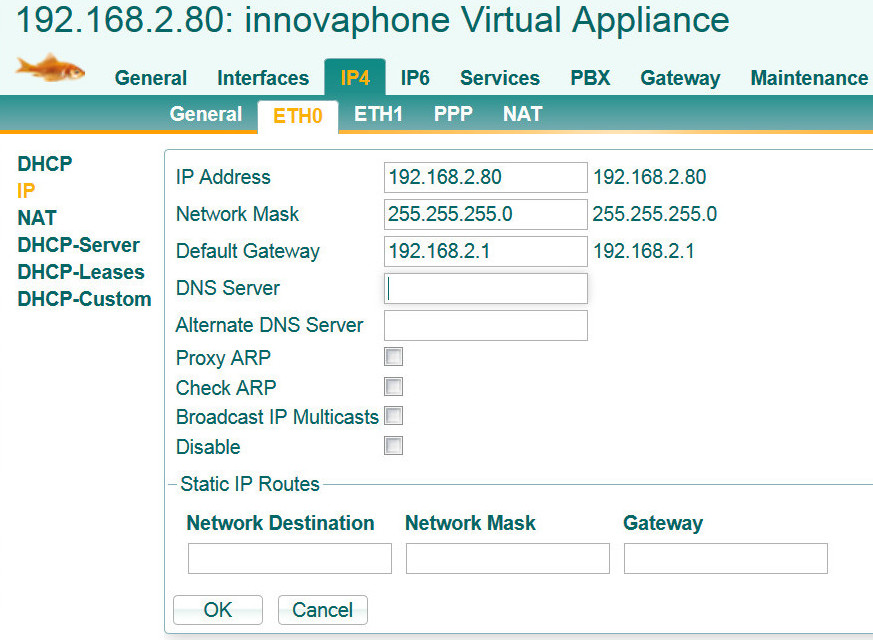

  • Tragen Sie den DNS-Server ein.
  • Ip4 > ETH0 > IP > DNS Server
Innovaphone Bild 9 Cut

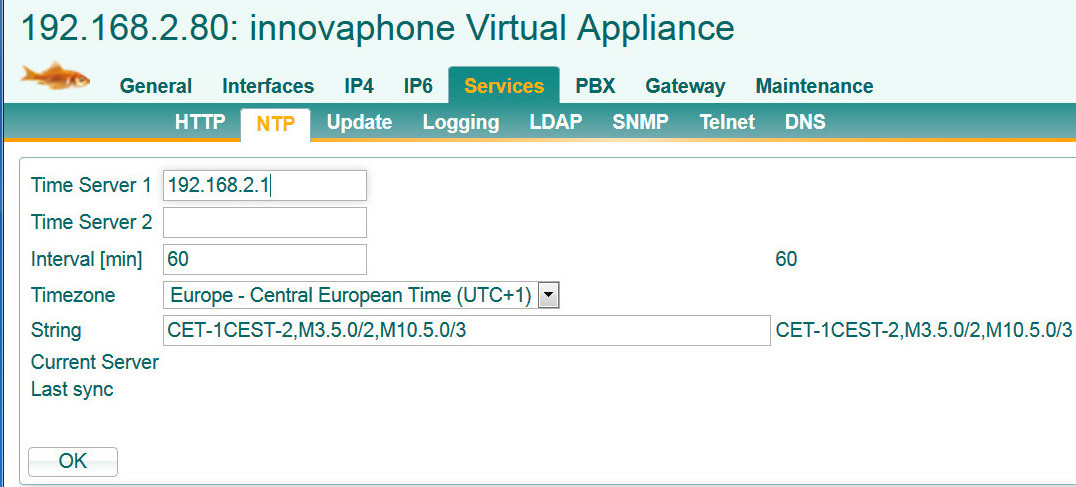

  • Tragen Sie den NTP-Server ein.
  • Services > NTP > Time Server 1
Innovaphone Bild 10 Cut

2. easybell Anschluss konfigurieren

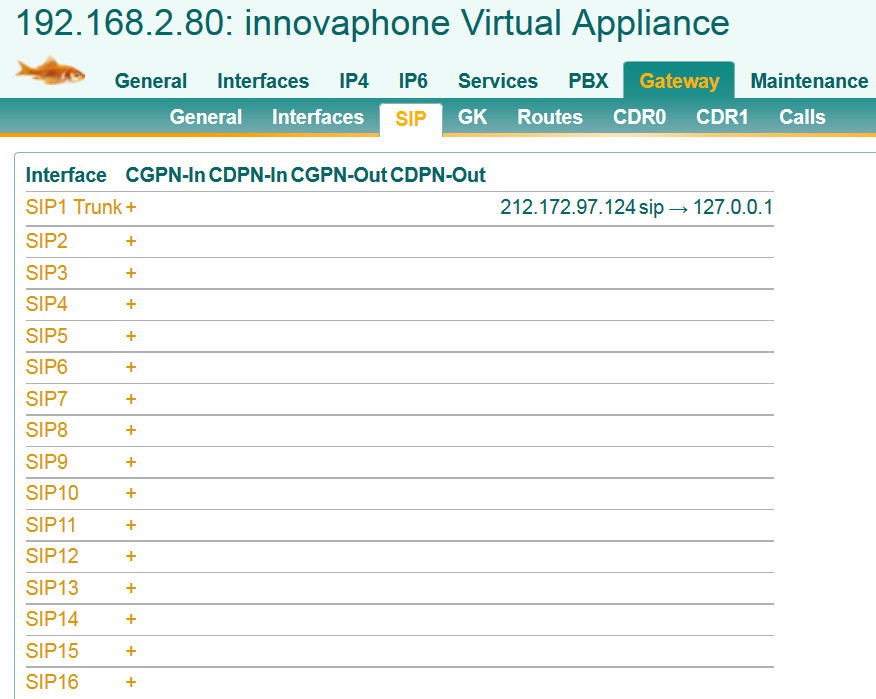

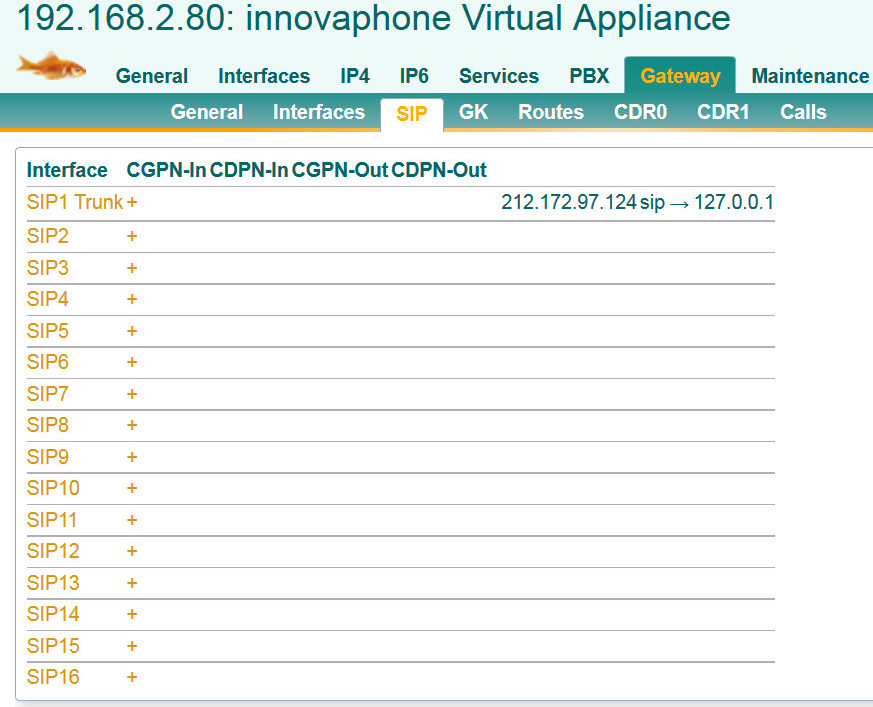

  • Bearbeiten Sie das SIP Gateway SIP1 Trunk.
  • Klicken Sie auf den Namen SIP1 Trunk.
  • Gateway > SIP > SIP1 Trunk
Innovaphone Bild 11 Cut

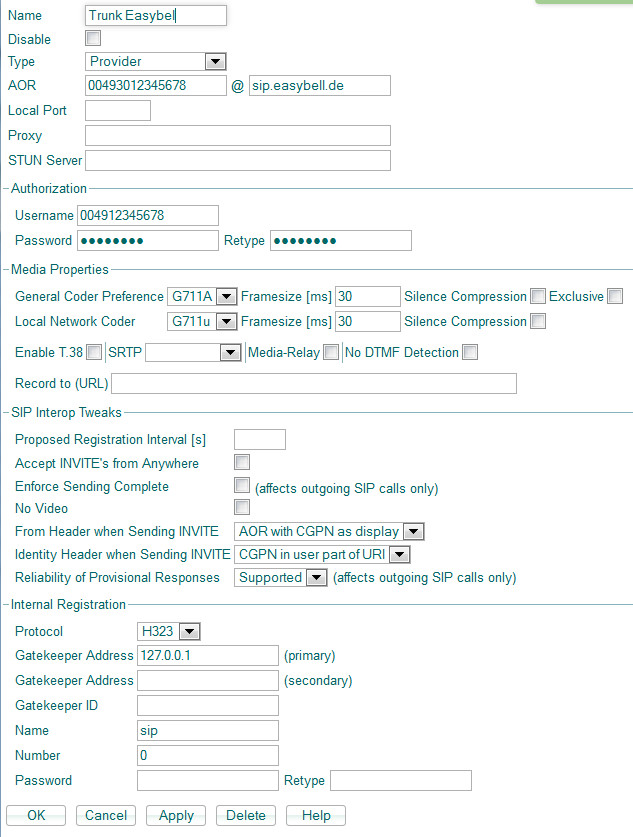

  • Erweitern Sie unter AOR, sip.easybell.de auf sip.easybell.de:5064
  • Wählen Sie unter „Media Properties“ G711a oder G711u ein. Alle Kombinationen sind funktionsfähig.
  • Aktivieren Sie Enable T.38.
  • Wählen Sie unter „From Header when Sending INVITE“ den Parameter AORwithCGPNasdisplay.
  • Wählen Sie unter „Identity Header when Sending INVITE „ den Parameter CGPNin use part of URI.
  • Tragen Sie unter „Number“ die Ziffer 0 ein.
  • Speichern Sie die Einstellungen.
Innovaphone Bild 12 Cut

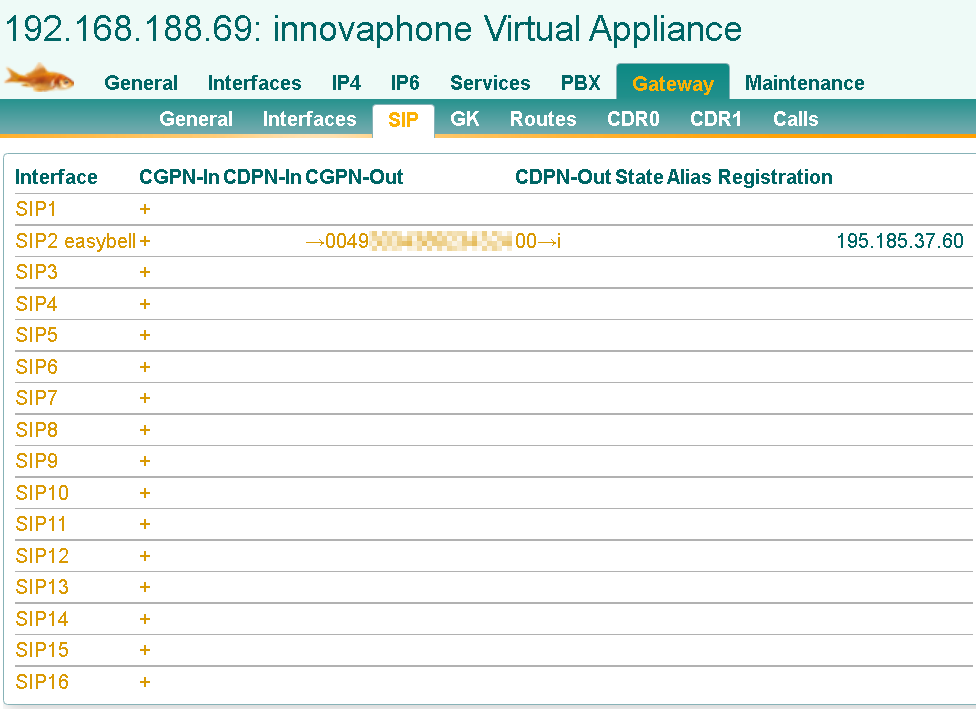

  • Klicken Sie auf das „+“ hinter SIP1 Trunk.
Innovaphone 2 Cut
Innovaphone 3 Cut

3. Rufnummernanzeige

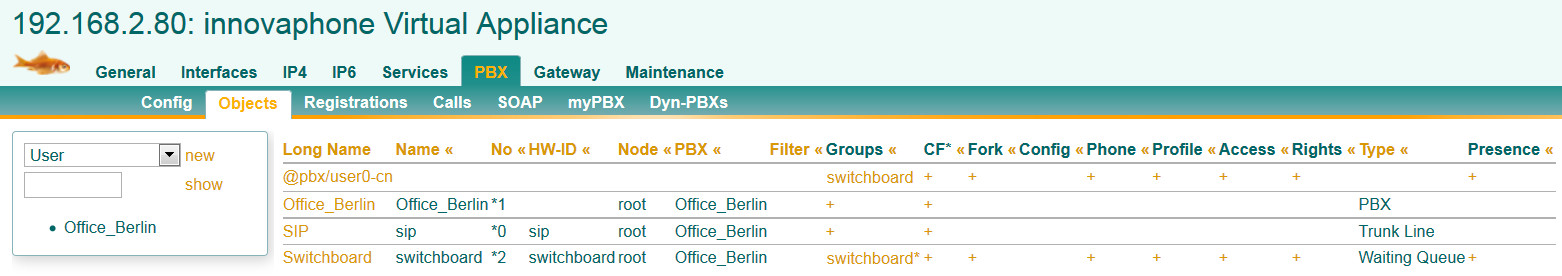

  • Tragen Sie alle Ihre Rufnummern exakt so ein und tauschen Sie „xx12345678“ gegen Ihre easybell Rufnummer aus.
  • Speichern Sie die Änderungen.
Innovaphone Bild 15 Cut

4. Nebenstellen einrichten

  • Wechseln Sie zu den Objekten und erstellen Sie einen neuen User „sip“.
  • PBX > Objects > User new
Innovaphone Bild 16 Cut

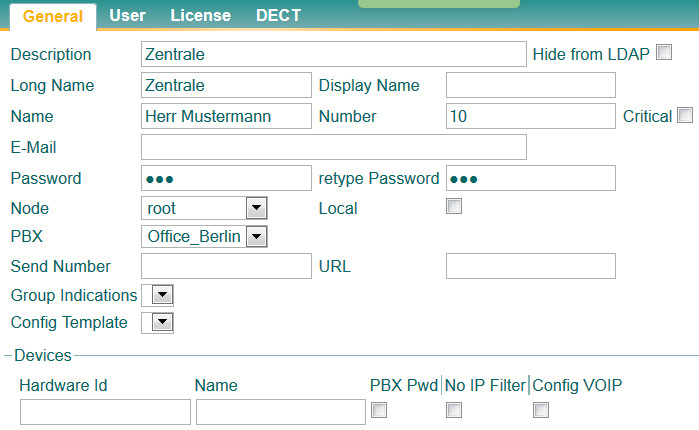

Vergeben Sie Folgendes:

  • Description (beliebig)
  • Long Name (beliebig)
  • Name (das ist der „Authentication"-Name der Nebenstelle an der IPVA)
  • Number (Nebenstellennummer)
  • Password

Achten Sie darauf, dass die Auswahl unter „Filter“ leer bleibt (Reiter „User“). Ansonsten ist die Nebenstelle nicht erreichbar.

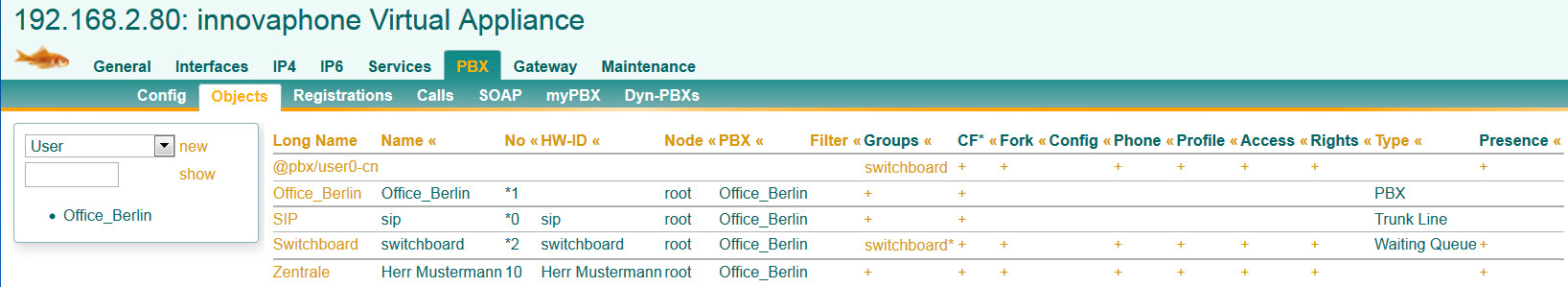

Speichern Sie die Einstellungen.

Innovaphone Bild 17 Cut

5. Amtskennziffer einrichten

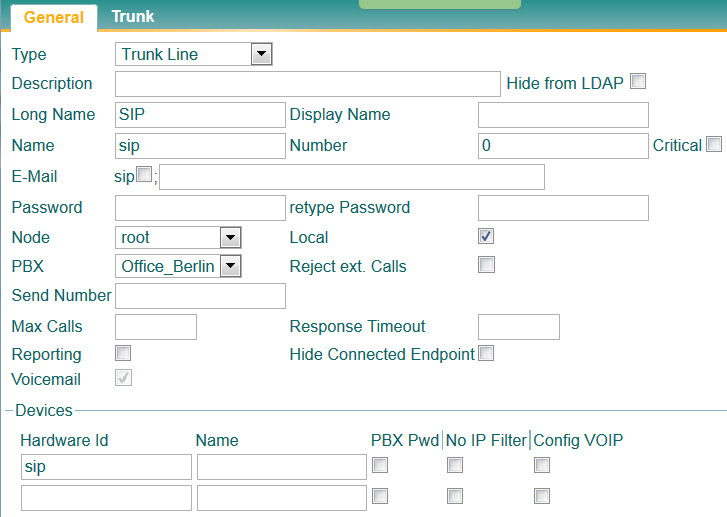

  • Klicken Sie auf „SIP“.
Innovaphone Bild 18 Cut

Entfernen Sie den * aus „Number“, und speichern Sie die Einstellung.

Hinweis: Die hier eingetragene „Number“ ist die Amtskennziffer. Sollte eine andere gewünscht werden, muss unter Gateway > SIP > SIP1 Trunk > internal Registration unter Parameter „Number“ diese Nummer abgeändert werden.

Innovaphone Bild 19 Cut

6. Dialplan einrichten (Nst/DID Zuordnung)

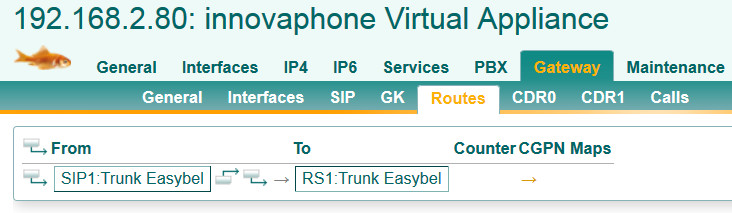

Erstellen Sie einen Dialplan (incoming):

  • Gateway > Routes > SIP1 Trunk <> RS1 Trunk
  • Klicken Sie auf den Pfeil > vor RS1 Trunk
Innovaphone Bild 20 Cut

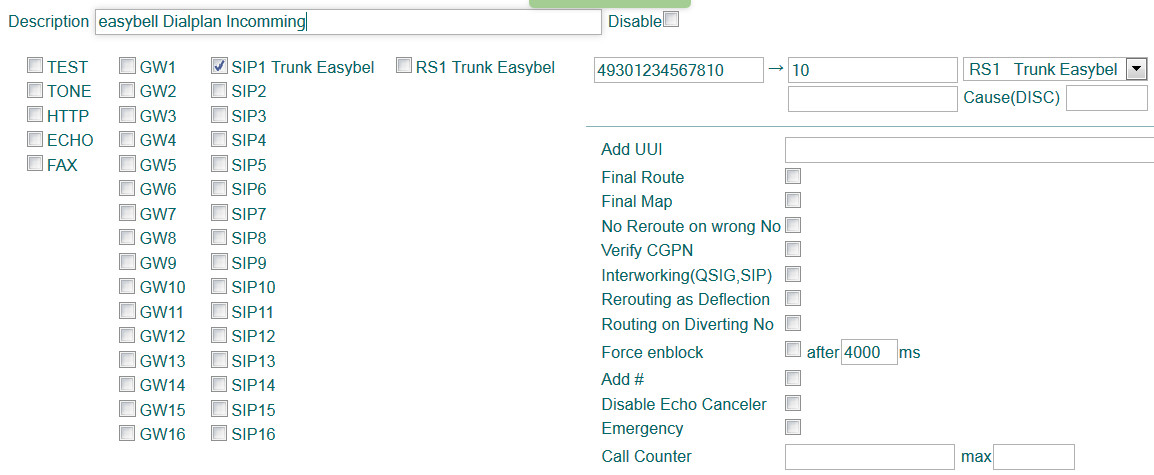

  • Vergeben Sie einen Namen unter Description.
  • Tragen Sie Ihre easybell Trunkrufnummer (easybell Rufnummer + Durchwahl) ein.
  • Tragen Sie als Ziel die gewünschte Nebenstelle ein.

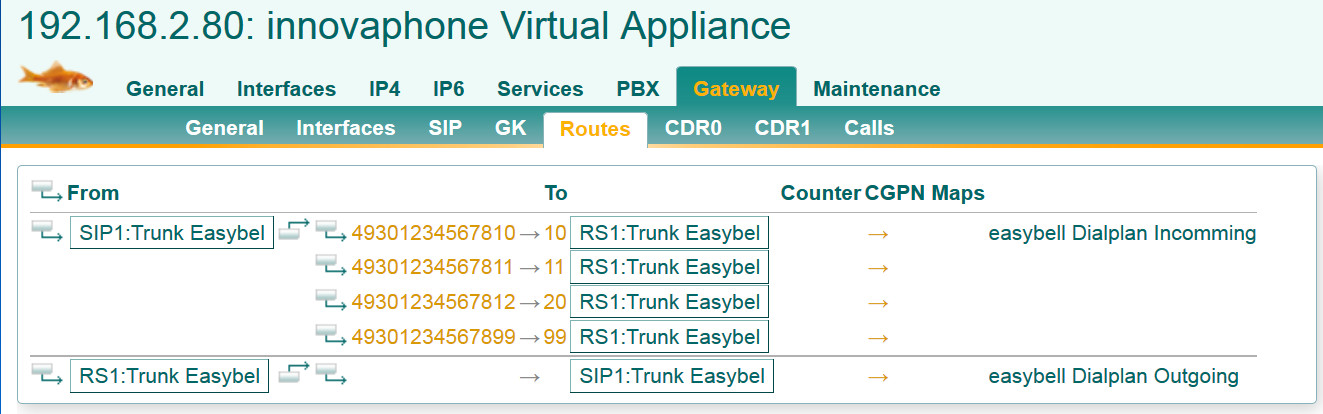

  • Speichern Sie diese Regel.
Innovaphone Bild 21 Cut
  • Um weitere Regeln zu erstellen, klicken Sie auf das Symbol vor der Trunkrufnummer.
Innovaphone Bild 22 Cut

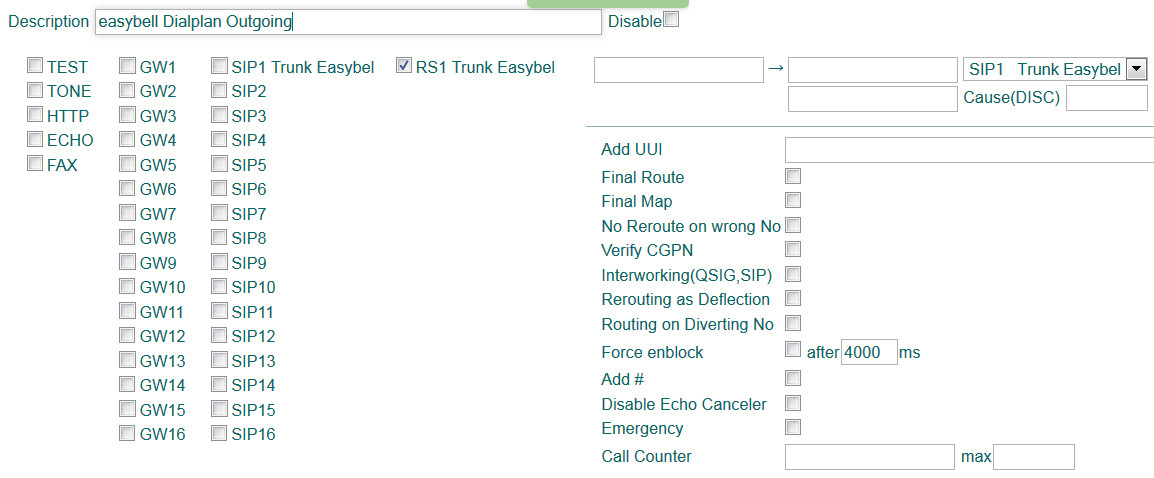

  • Erstellen Sie einen Dialplan (Outgoing).
  • Gateway > Routes > Trunk <> SIP1 Trunk RS1
  • Klicken Sie auf den Pfeil > vor SIP1 Trunk RS1.
  • Klicken Sie „Force enblock“ an und tragen Sie 4000 ms ein.
  • Speichern Sie die Änderung.
